Při kalíškování je velmi důležité dobře uříznuté potrubí. Nesmí být uříznuto: šikmě,nerovně,hrubě. K řezání používejte speciální nástroje na řezání trubek (S řezacími kolečky)
Po uříznutí trubky je nutné odstranit ostřiny/otřepy z vnitrní i vnější strany. Je vhodné použít speciální nástroj a nebo vhodný výstružník. Při začišťování mějte trubku vždy skloněnou k zemi tak aby piliny nezapadly do trubky.
Po ustřižení a očištění trubky nasuňte na trunku šestihranou matici která bude umístěna na zařízení. Po kalíškování by jste jí už nenasadily!

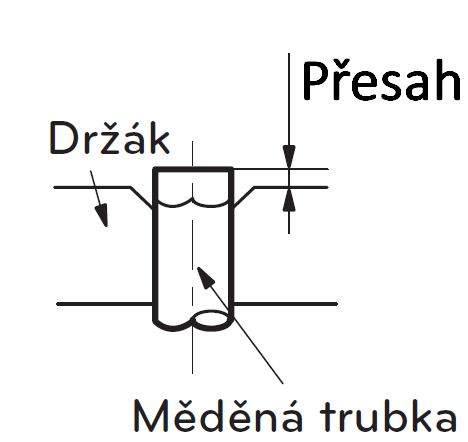

Nyní trubky upevněte do kalíškovače s přesahem dle tabulky níže. Proveďte kalíškování potrubí pomocí k tomu určeného
nástroje. Pokud jste to ještě nedělali, tak si tento postup nacvičte na kousku trubky předem.
| Vnější průměr |
Vnější průměr |
Přesah při kalíškování |
síla stěny |
| mm |
inch |
mm |
mm |
| Ø6.35 |
1/4" |
1.1~1.3 |
0.7 |
| Ø9.52 |
3/8" |
1.5~1.7 |
0.8 |
| Ø12.7 |
1/2" |
1.6~1.8 |
0.8 |
| Ø15.88 |
5/8" |
1.6~1.8 |
1.0 |
| Ø19.05 |
3/4" |
1.9~2.1 |
1.0 |

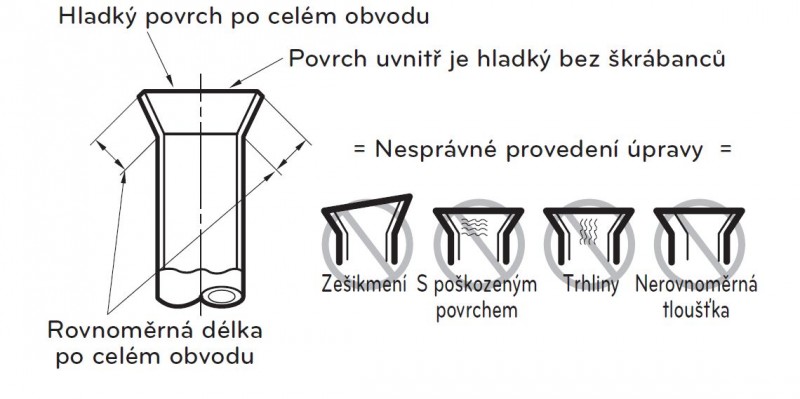

Provedená úprava kalíškovačem musí být precizní. Kalíšek nesmí být zešikmen, mít poškozený povrch vrypy, nesmí být viditelné trhliny a steny nesmí být nerovnoměrné.
Šestihrannou matici dotáhněte momentovým klíčem silou dle následující tabulky:
| Vnější průměr |
Vnější průměr |
Utahovací moment |
Utahovací moment |
| mm |
inch |
kgf.m |
N.m |
| Ø6.35 |
1/4" |
1.8~2.5 |
17-25 |
| Ø9.52 |
3/8" |
3.4~4.2 |
33-41 |
| Ø12.7 |
1/2" |
5.5~6.5 |
54-64 |
| Ø15.88 |
5/8" |
6.3~8.2 |
62-80 |
| Ø19.05 |
3/4" |
9.9~12.1 |
98-117 |
A důležitý tip na závěr: CU trubku před kalíškováním zahřejte plynovýmn hořákem, tak aby změnila barvu povrchu. Kalíškujte po zchladnutí (ponořte konec do vody). Trubka dočasně změkne a kalíškování půjde lépe. Prý to nevydrží a po pár hodinách už je zase tvrdá jako dřív (neověřeno)
Při kalíškování je velmi důležité dobře uříznuté potrubí. Nesmí být uříznuto: šikmě,nerovně,hrubě. K řezání používejte speciální nástroje na řezání trubek (S řezacími kolečky)
Po uříznutí trubky je nutné odstranit ostřiny/otřepy z vnitrní i vnější strany. Je vhodné použít speciální nástroj a nebo vhodný výstružník. Při začišťování mějte trubku vždy skloněnou k zemi tak aby piliny nezapadly do trubky.
Po ustřižení a očištění trubky nasuňte na trunku šestihranou matici která bude umístěna na zařízení. Po kalíškování by jste jí už nenasadily!
Nyní trubky upevněte do kalíškovače s přesahem dle tabulky níže. Proveďte kalíškování potrubí pomocí k tomu určeného
nástroje. Pokud jste to ještě nedělali, tak si tento postup nacvičte na kousku trubky předem.
[attachment=0]presah_kaliskovani.jpg[/attachment]
[table][tr][td]Vnější průměr[/td]
[td]Vnější průměr[/td]
[td]Přesah při kalíškování [/td]
[td]síla stěny[/td]
[/tr]
[tr][td]mm[/td]
[td]inch[/td]
[td]mm[/td]
[td]mm[/td]
[/tr]
[tr][td]Ø6.35[/td]
[td]1/4"[/td]
[td]1.1~1.3[/td]
[td]0.7[/td]
[/tr]
[tr][td]Ø9.52[/td]
[td]3/8"[/td]
[td]1.5~1.7[/td]
[td]0.8[/td]
[/tr]
[tr][td]Ø12.7[/td]
[td]1/2"[/td]
[td]1.6~1.8[/td]
[td]0.8[/td]
[/tr]
[tr][td]Ø15.88[/td]
[td]5/8"[/td]
[td]1.6~1.8[/td]
[td]1.0[/td]
[/tr]
[tr][td]Ø19.05[/td]
[td]3/4"[/td]
[td]1.9~2.1[/td]
[td]1.0[/td]
[/tr]
[/table]
Provedená úprava kalíškovačem musí být precizní. Kalíšek nesmí být zešikmen, mít poškozený povrch vrypy, nesmí být viditelné trhliny a steny nesmí být nerovnoměrné.
[attachment=0]kalisky.jpg[/attachment]
Šestihrannou matici dotáhněte momentovým klíčem silou dle následující tabulky:
[table][tr][td]Vnější průměr[/td]
[td]Vnější průměr[/td]
[td]Utahovací moment[/td]
[td]Utahovací moment[/td]
[/tr]
[tr][td]mm[/td]
[td]inch[/td]
[td]kgf.m[/td]
[td]N.m[/td]
[/tr]
[tr][td]Ø6.35[/td]
[td]1/4"[/td]
[td]1.8~2.5[/td]
[td]17-25[/td]
[/tr]
[tr][td]Ø9.52[/td]
[td]3/8"[/td]
[td]3.4~4.2[/td]
[td]33-41[/td]
[/tr]
[tr][td]Ø12.7[/td]
[td]1/2"[/td]
[td]5.5~6.5[/td]
[td]54-64[/td]
[/tr]
[tr][td]Ø15.88[/td]
[td]5/8"[/td]
[td]6.3~8.2[/td]
[td]62-80[/td]
[/tr]
[tr][td]Ø19.05[/td]
[td]3/4"[/td]
[td]9.9~12.1[/td]
[td]98-117[/td]
[/tr]
[/table]
A důležitý tip na závěr: CU trubku před kalíškováním zahřejte plynovýmn hořákem, tak aby změnila barvu povrchu. Kalíškujte po zchladnutí (ponořte konec do vody). Trubka dočasně změkne a kalíškování půjde lépe. Prý to nevydrží a po pár hodinách už je zase tvrdá jako dřív (neověřeno)
