Tenhle závit se už moc nevyskytuje, přesto o něm zde uvedu nějaké informace:

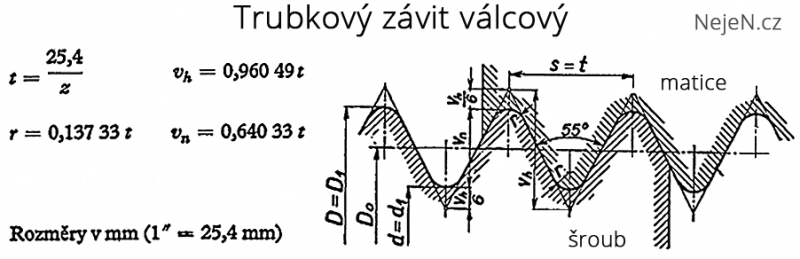

Rozměr válcového závitu není určen vnějším průměrem šroubovice, ale vnitřním průměrem (světlostí) trubky do které je vyříznut. Je to jeden z mnoha palcových závitů.
označení
závitu

	velký průměr D	malý průměr d	střední průměr Do	stoupání s = t	nosná hloubka vn	poloměr zaoblení r	počet záv. na 1" z
G 1/8"	9,728	8,566	9,147	0,907	0,851	0,125	28
G 1/4"	13,157	11,445	12,301	1,337	0,856	0,184	19
G 3/8"	16,662	14,950	15,806
G 1/2"	20,955	18,631	19,793	1,814	1,162	0,249	14
G 5/8"	22,911	20,587	21,749
G 3/4"	26,441	24,117	25,279
G 7/8"	30,201	27,877	29,039
G 1"	33,249	30,291	31,770	2,309	1,479	0,317	11
G 1 1/8"	37,897	34,939	36,418
G 1 1/4"	41,910	39,952	40,431
G 1 3/8"	44,323	41,365	42,844
G 1 1/2"	47,803	44,845	46,324
G 1 3/4"	53,746	50,788	52,267
G 2"	59,614	56,656	58,135
G 2 1/4"	65,710	62,752	64,231
G 2 1/2"	75,184	72,226	73,705
G 2 3/4"	81,534	78,576	80,055
G 3"	87,884	84,926	86,405
G 3 1/2"	100,330	97,372	98,851
G 4"	113,030	110,072	111,551
G 5"	138,430	135,472	136,951
G 6"	163,870	160,872	162,351
